4G透傳模塊WH-LTE-7S4 V2
5模13頻 | FOTA差分升級 | 高性價比 | 兼容性好

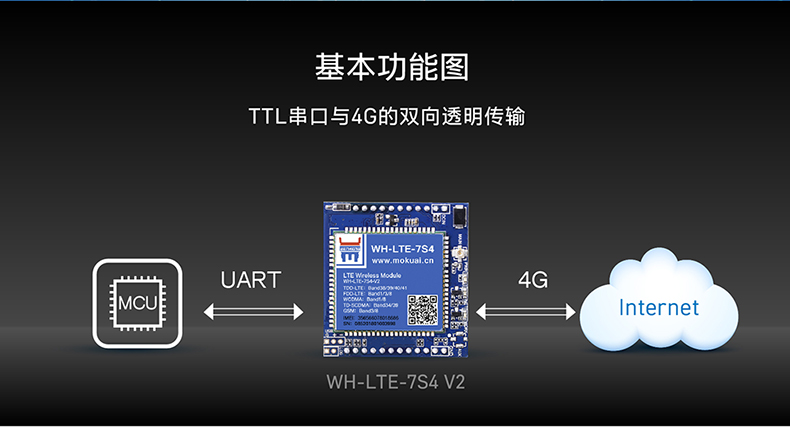

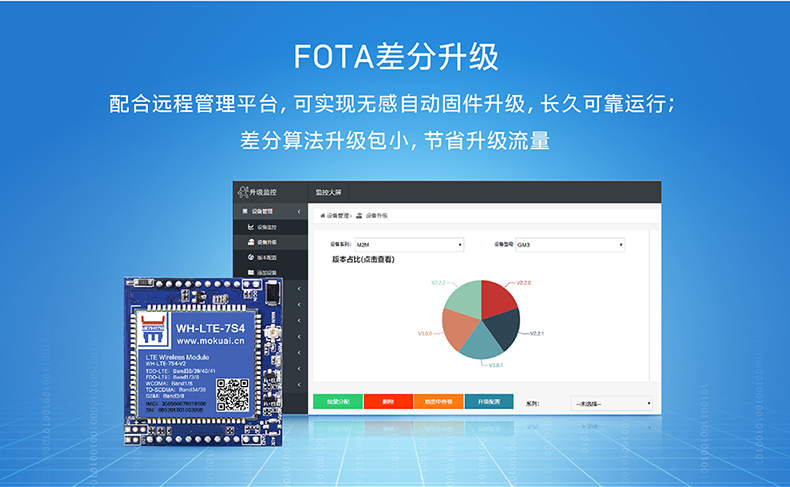

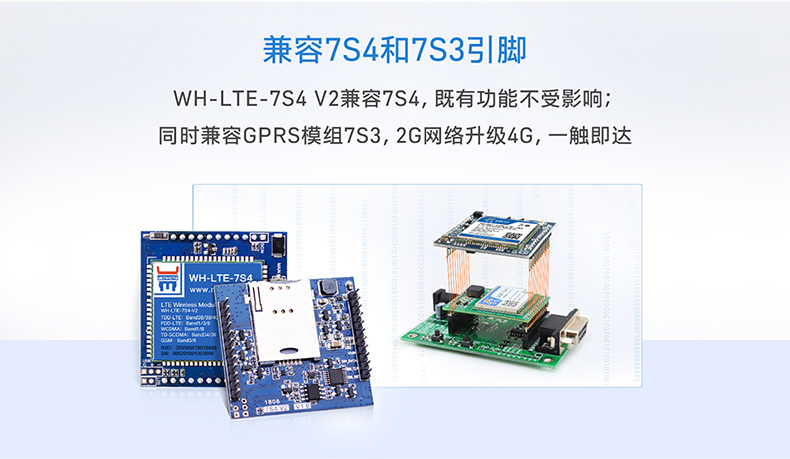

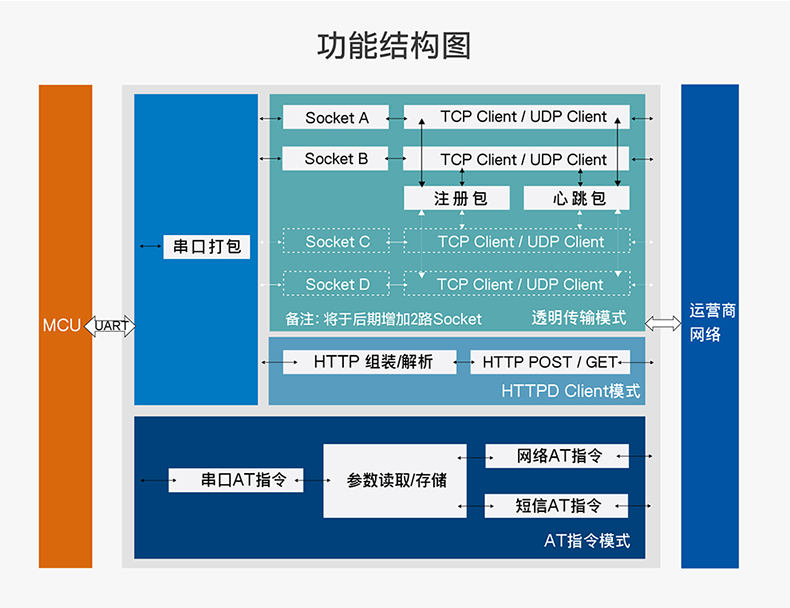

WH-LTE-7S4 V2 是一款插針式4G模塊，實現UART轉4G雙向透傳功能；支持5模13頻；高速率、低時延；支持2個網絡鏈接同時在線，支持TCP、UDP；支持注冊包/心跳包機制；支持網絡透傳、HTTPD、UDC工作模式；支持基本指令集；支持FOTA差分升級；支持看門狗防護，穩定運行；兼容7S3、7S4引腳。
|
項目 |
描述 |
|
|
產品名稱 |
WH-LTE-7S4 V2 |
支持移動 2G/3G/4G |
|
支持聯通 2G/3G/4G |
||
|
支持電信 4G |
||
|
硬件接口 |
封裝形式 |
DIP 23pin |
|
電源 |
3.4V~4.2V / 5~16V |
|
|
LED |
模塊狀態指示燈功能 |
|
|
SIM/USIM 卡 |
標準 6 針 SIM 卡接口，3V/1.8V SIM 卡 |
|
|
USB 協議 |
USB 2.0 High speed |
|
|
天線 |
IPEX座 |
|
|
UART |
TTL (3.3V/5V) |
|
|
波特率 |
1200，2400，4800，9600，19200，38400，57600，115200，230400,460800 |
|
|
外形尺寸 |
尺寸(毫米) |
44.4mm×41.8mm×12.5mm(含插針高度) |
|
重量 (克) |
15g |
|
|
溫濕度范圍 |
工作溫度 |
-20℃~ +70℃ |
|
存儲溫度 |
-40℃~ +85℃ |
|
|
工作濕度 |
5%~95% |
|
|
技術規范 |
TD-LTE |
3GPP R9 CAT4下行150 Mbps，上行50 Mbps |
|
FDD-LTE |
3GPP R9 CAT4下行150 Mbps，上行50 Mbps |
|
|
WCDMA |
HSPA+ 下行速率 21 Mbps 上行速率 5.76 Mbps |
|
|
TD-SCDMA |
3GPP R9 下行速率 2.8 Mbps 上行速率 2.2 Mbps |
|
|
GSM |
下行速率 384 kbps 上行速率128 kbps |
|
|
頻段 |
TD-LTE |
Band 38/39/40/41 |
|
FDD-LTE |
Band 1/3/8 |
|
|
WCDMA |
Band 1/8 |
|
|
TD-SCDMA |
Band34/39 |
|
|
GSM |
Band 3/8 |
|
|
功率等級 |
TD-LTE Band 38/39/40/41 |
+23dBm(Power class 3) |
|
FDD-LTE Band 1/3/8 |
+23dBm(Power class 3) |
|
|
WCDMA Band 1/8 |
+23dBm(Power class 3 |
|
|
TD-SCDMA Band34/39 |
+24dBm(Power class 2) |
|
|
GSM?Band 8 |
+33dBm(Power class 4) |
|
|
GSM?Band 3 |
+30dBm(Power class 1) |
|
|
軟件功能 |
數據業務 |
支持PPPD/RNDIS/ECM撥號 |
|
短信 |
支持 PDU/TEXT 短信 |
|
|
TCP/IP協議 |
IPv4,IPv6,IPv4/IPv6雙堆棧 |
|
|
操作系統 |
支持 windows/linux/Android |
|
|
數據傳輸 |
支持簡單透傳功能，HTTPD功能,UDC功能 |
|
|
輔助功能 |
心跳包，注冊包，套接字協議，F(xiàn)TP升級，基站定位 |
|
|
參數配置 |
串口，網絡和短信AT指令配置 |
|
