Cat-1模塊 WH-GM5
產品賣點:速度優 |多制式 |支持自定義注冊包,心跳包功能
WH-GM5是有人物聯網推出的首款Cat.1聯網通信模組。該模組軟件功能完善,覆蓋絕大多數常規應用場景,用戶只需通過簡單的設置,即可實現串口到網絡的雙向數據透明傳輸。并且支持自定義注冊包,心跳包功能,支持4路Socket連接,更加快速的將用戶數據傳到網絡。
相關產品
參??數 |
描??述 |
|
產品名稱 |
WH-GM5 |
支持移動 2G/LTE Cat-1 |
支持聯通 2G/LTE Cat-1 |
||
支持電信 LTE Cat-1 |
||
WH-GM5TF |
支持移動 LTE Cat-1 |
|
支持聯通 LTE Cat-1 |
||
支持電信 LTE Cat-1 |
||
硬件接口 |

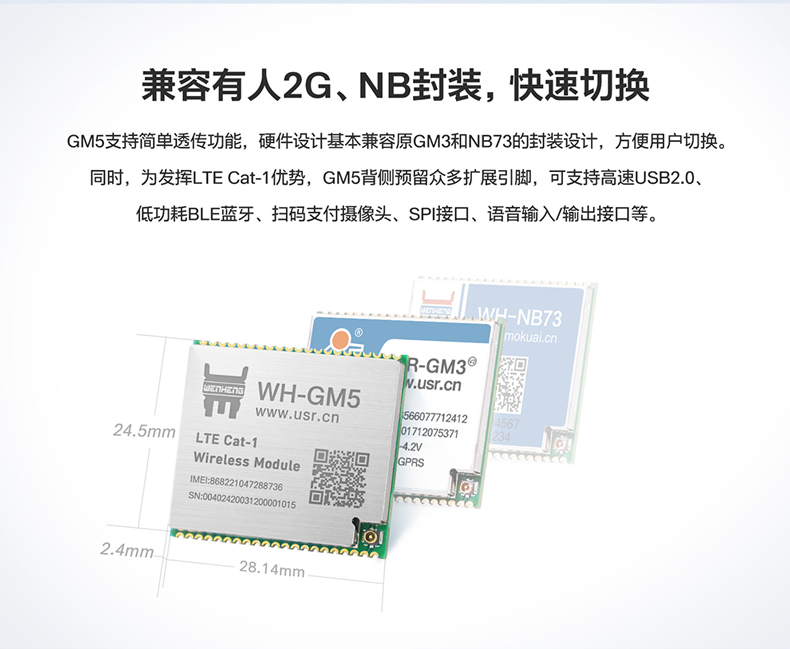

封裝形式 |
LCC 42Pin+LGA 33Pin |
電源 |
供電范圍 3.4V~4.2V ,推薦值 3.8V |
|
狀態指示腳 |
模塊狀態指示引腳 |
|
SIM/USIM 卡 |
標準6針 SIM 卡接口,3V/1.8V SIM 卡 |
|
USB 協議 |
USB 2.0 High speed |
|
UART接口 |
通信串口:UART3,用于AT指令和數據傳輸。支持波特率1200~921600 調試串口:DBG,用于log打印,波特率為115200. |
|
RF |
三代板端*1和天線接口*1(二者使用其一即可) |
|
外形尺寸 |
尺寸(毫米) |
24.5mm×28.14mm×2.4mm(LCC+LGA) |
重量 (克) |
< 4.2g |
|
溫度范圍 |
正常工作溫度 |
-35℃ ~ +75℃ |
擴展工作溫度 |
-40℃ ~ +85℃ |
|
存儲溫度 |
-40℃ ~ +90℃ |
|
濕度范圍 |
工作濕度 |
5%~95%(無凝露) |
技術規范 |
TD-LTE |
3GPP Release 13 CAT1下行7.5 Mbps,上行1 Mbps |
FDD-LTE |
3GPP Release 13 CAT1下行10 Mbps,上行5 Mbps |
|
GSM |
GPRS Class12下行速率 384 kbps 上行速率128 kbps |
|
頻 ??段 |
TD-LTE |
Band 38/39/40/41 |
FDD-LTE |
Band 1/3/5/8 |
|
GSM |
Band 3/8 |
|
功率等級 |
TD-LTE Band 38/39/40/41 |
+23dBm(Power class 3) |
FDD-LTE Band 1/3/5/8 |
+23dBm(Power class 3) |
|
GSM Band 8 |
+33dBm(Power class 4) |
|
GSM Band 3 |
+30dBm(Power class 1) |
|
軟件功能 |

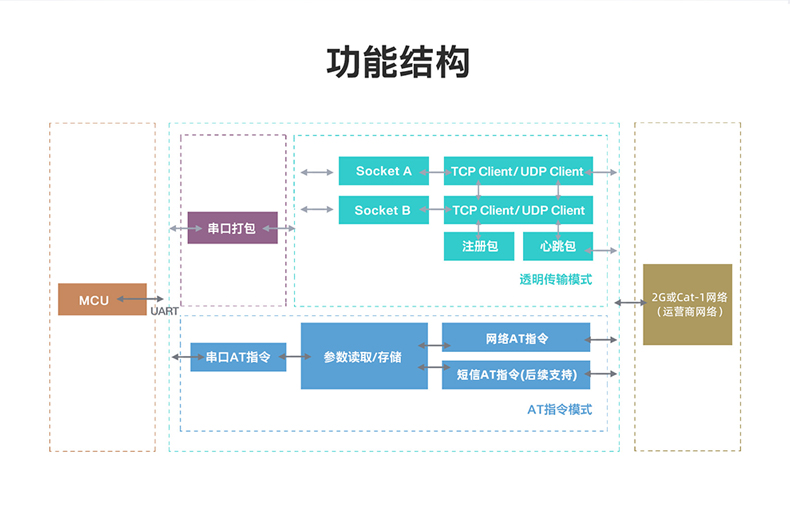

工作模式 |
透傳模式,HTTPD模式,短信透傳模式 |
設置指令 |
AT+命令結構 |
|
網絡協議 |
TCP/UDP/DNS/FTP/HTTP |
|
Socket數量 |
4 |
|

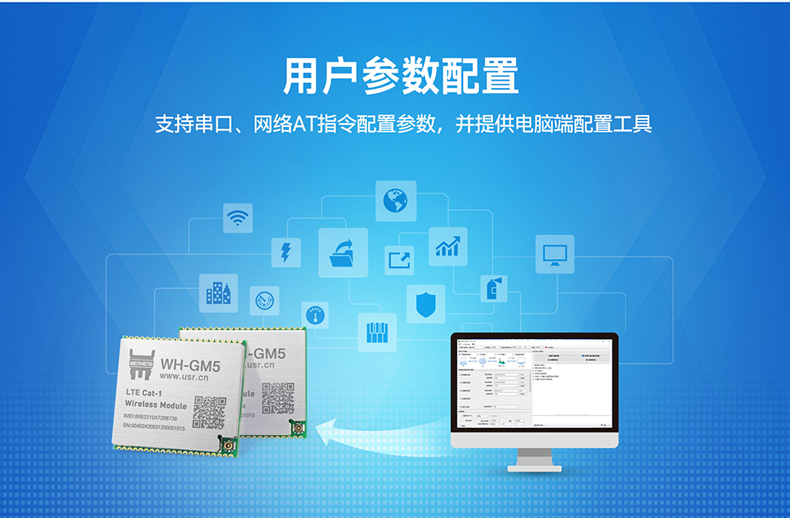

用戶配置 |
串口AT指令、網絡AT指令、短信AT指令 |
|
特色功能 |
域名解析DNS |
支持 |
簡單透傳方式 |
支持TCP Client /UDP Client |
|
心跳數據包 |
支持自定義心跳包/SN心跳包/ICCID心跳包/IMEI心跳包/LBS心跳包 |
|
注冊包機制 |
支持自定義注冊包/SN注冊包/ICCID注冊包/IMEI注冊包/CLOUD注冊包 |
|

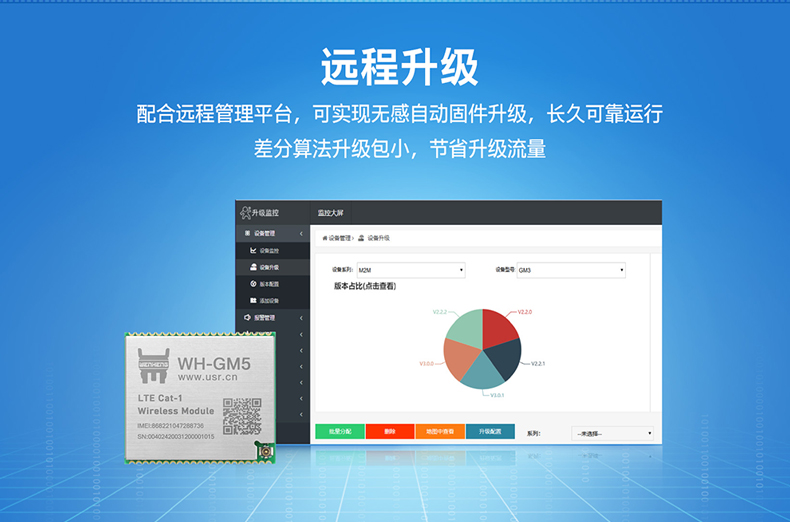

FOTA升級 |
支持 |
|
套接字分發協議 |
支持 |
|
FTP他升級協議 |
支持 |
|
Socket備份 |
支持 |
|
基站定位 |
支持 |
|
安全機制 |
支持 |
|
NTP校時功能 |
支持 |
-
