Cat-1模塊 WH-LTE-7S1
兼容7S3、7S4、NB75模塊封裝 | 插針式封裝 | 速度優 | 多制式

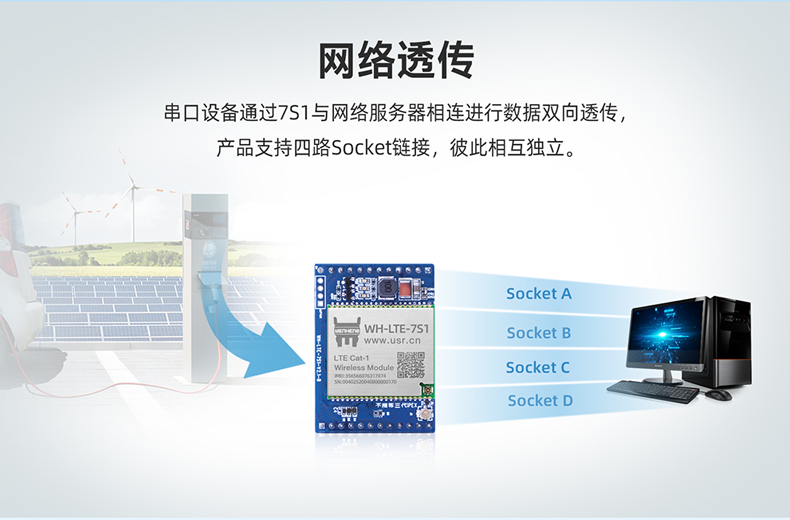

WH-LTE-7S1 是為實現串口設備與網絡服務器，通過LTE Cat-1和GPRS網絡相互傳輸數據而開發的產品，通過簡單的 AT 指令進行設置，即可輕松使用本產品實現串口到網絡的雙向數據透明傳輸。
相關產品
|
參數 |
描述 |
|
|
產品名稱 |
WH-LTE-7S1 |
支持移動2G/CAT-1 |
|
支持聯通2G/CAT-1 |
||
|
支持電信CAT-1 |
||
|
硬件接口 |
封裝形式 |
DIP 23pin |
|
電源 |
3.4V~4.2V / 5~16V |
|
|
狀態指示腳 |
WORK、NET、LINKA、LIKB指示腳 |
|
|

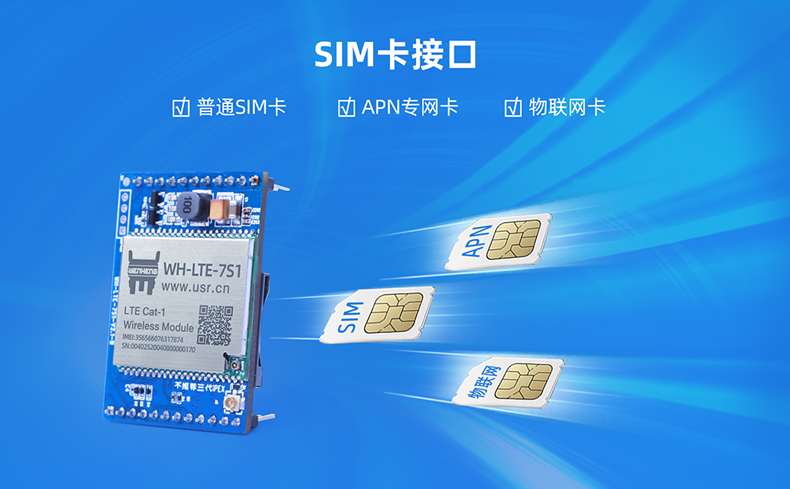

SIM/USIM卡 |
標準6針SIM卡接口，3V/1.8V SIM卡 |
|
|
USB協議 |
USB 2.0 High speed |
|
|
UART接口 |
用于AT指令和數據傳輸，TTL 3V。 |
|
|
RF |
三代IPEX座 |
|
|
外形尺寸 |
尺寸(毫米) |
長*寬*高=44.5mm×31.8mm×12.6mm(含 插針高度) |
|
重量(克) |
12g |
|
|
溫度范圍 |
正常工作溫度 |
-35℃~ +75℃ |
|
擴展工作溫度 |
-40℃~ +85℃ |
|
|
存儲溫度 |
-40℃~ +90℃ |
|
|
濕度范圍 |
工作濕度 |
5%~95% |
|
技術規范 |
TD-LTE |
3GPP Release 13 CAT1下行7.5 Mbps，上行1 Mbps |
|
FDD-LTE |
3GPP Release 13 CAT1下行10 Mbps，上行5 Mbps |
|
|
GSM |
GPRS Class12下行速率384 kbps上行速率128 kbps |
|
|
頻段 |
TD-LTE |
Band 38/39/40/41 |
|
FDD-LTE |
Band 1/3/5/8 |
|
|
GSM |
Band 3/8 |
|
|
功率等級 |
TD-LTE Band 38/39/40/41 |
+23dBm(Power class 3) |
|
FDD-LTE Band 1/3/5/8 |
+23dBm(Power class 3) |
|
|
GSM Band 8 |
+33dBm(Power class 4) |
|
|
GSM Band 3 |
+30dBm(Power class 1) |
|
|
軟件功能 |
工作模式 |
透傳模式 |
|
設置指令 |
AT+命令結構 |
|
|
網絡協議 |
TCP/UDP/DNS/FTP |
|
|
Socket數量 |
4 |
|
|
用戶配置 |
串口AT指令、網絡AT指令 |
|
|
軟件功能 |
域名解析DNS |
支持 |
|
簡單透傳方式 |
支持TCP Client /UDP Client |
|
|
注冊包機制 |
支持自定義注冊包/SN注冊包/ICCID注冊包/IMEI注冊包 |
|
|
FOTA升級 |
支持 |
|
|
心跳數據包 |
支持 |
|
-
